遠赤外線カメラ VIM-640AT

遠赤外線カメラVIM-640G2
「PICO640」「ATTO640」 センサー比較

1. 概要

従来の 遠赤外線カメラ VIM-640G2 に 低価格センサー「ATTO640(ピクセルピッチ 12μm)」を搭載することで、 使用可能なレンズが増え、お求めやすい価格で弊社製品を提供することが可能となりました。

遠赤外線カメラ VIM-640G2 に「PICO640」「ATTO640」の各センサーを搭載し、比較を行ないました。

遠赤外線カメラ VIM-640G2 カメラ本体

2. センサー仕様

項目 仕様
センサー型番 PICO640-046 ATTO640
ピクセルピッチ 17μm × 17μm 12μm × 12μm
エリア有効画素数 640 × 480 ピクセル
感度波長 LWIR (8~14μm) 8~12μm
受光面サイズ 10.88mm × 8.16mm
(イメージサークルφ13.6mm)
7.68mm × 5.76mm
カメラNETD
300K F/1.0 30Hz
< 50mK < 60mK
ダイナミックスレンジ 50℃以上 @300K F/1 50Hz 70℃以上
有効画素 99.5%以上
動作温度 -40℃ ~ +85℃

3. カメラ仕様

項目 仕様
カメラ型番 VIM-640G2 VIM-640AT
センサー PICO640-046 ATTO640
画素数 640 × 480 ピクセル
カメラNETD
300K F/1.0 30Hz
< 60mK(※1) < 70mK(※1)
フレームレート 30fps (固定)
TEC なし
カメラ補正方式 シャッタ内蔵型補正+シャッタレス補正
シャッタレス補正
シャッター シャッターレスタイプ
or
センサー前シャッター内蔵タイプ(開発中)
シャッターレスタイプ
キャリブレーション
テーブル
1シーン(2シーンまでオプション対応)
電源 【電源】5V 0.5A / 【シャッター用電源】5V 2A
シーン温度範囲 -25℃ ~ +125℃
【オプション】 0℃ ~ +500℃ / 0℃ ~ +1000℃
温度精度 ±2℃ 又は ±2%(大きい方)
※レンズによって達成できない場合があります
温度動作 -10℃ ~ +50℃(結露なきこと)
保存温度 -25℃ ~ +50℃(結露なきこと)

(※1) レンズやシーン温度範囲や動作温度範囲によっては、達成できない場合があります。

4. MTF比較

MTF(モジュレーション トランスファー ファンクション)とは…

レンズの性能を評価する指標のひとつです。
MTFの値が高いほど、高分解能のレンズとなります。

高分解能のレンズを使用すれば、対象物が鮮明に映りますが、
センサーのピクセルピッチによって、
同じレンズを使用した場合でもMTFは大きく異なります。

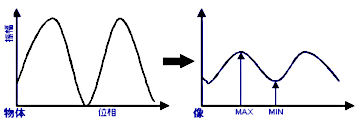

グラフ「MTF曲線」

MTF値の計算方法 MTF=(MAX-MIN)/(MAX+MIN)

撮影風景

実際に実装センサーの違うカメラに同じレンズ(19㎜ f/1.0)を装着し、 縞模様を撮影することで映り方の違いをご覧頂きます。

画像「被写体 拡大」

  • 黒濃度:25.3℃
  • 白濃度:22.3℃

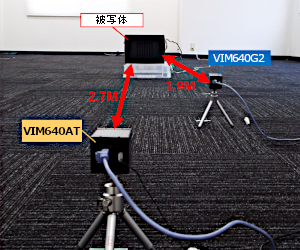

画像「被写体の撮影風景」

  • PICO640 → 被写体(までの距離):1.9M
  • ATTO640 → 被写体(までの距離):2.7M
センサー MTF値 比較
PICO640-046
ピクセルピッチ:17μm×17μm
MTF:55%

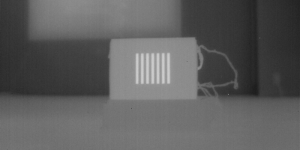

画像「PICO640で縞模様を撮影した時」

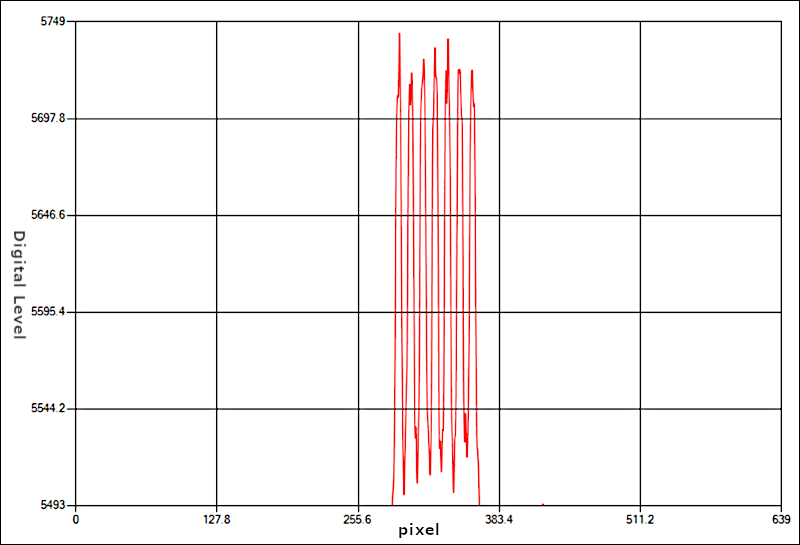

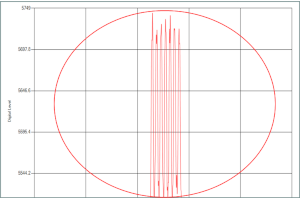

MTFグラフ「PICO640 撮影時」
ATTO640
ピクセルピッチ:12μm×12μm
MTF:41%

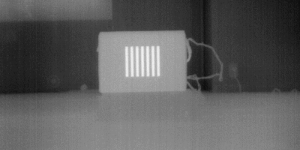

画像「ATTO640で縞模様を撮影した時」

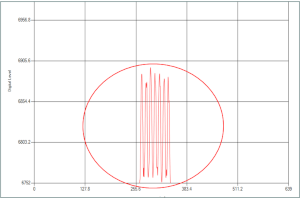

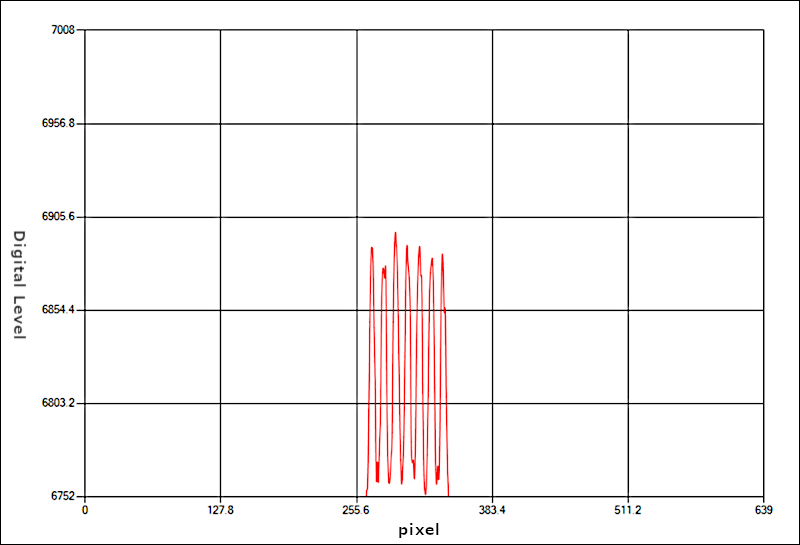

MTFグラフ「ATTO640 撮影時」

MTFの値の違いで、映像の鮮明差が確認できます。

5. 水平画角比較

各センサー搭載のカメラに、「19ミリ F値1.0」レンズを装着し、弊社のある建物から撮影しました。撮影することで、水平画角の違いをご覧いただきます。

可視カメラ可視カメラでの撮影画像

PICO640-046PICO640-046搭載カメラでの撮影画像

ATTO640ATTO640搭載カメラでの撮影画像

PICO640-046
ピクセルピッチ:17μm×17μm
レンズ:19㎜ f/1.0

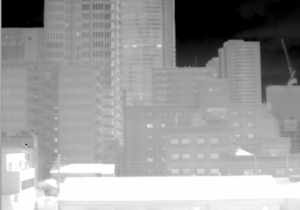

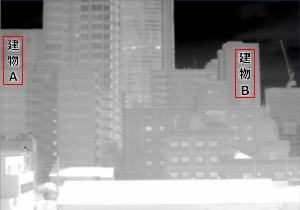

画像「PICO640-046搭載カメラでの撮影」

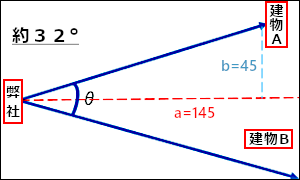

図「PICO640-046搭載カメラでの撮影時の水平画角 約32°」
計算式から求めた結果:水平画角 約32°
ATTO640
ピクセルピッチ:12μm×12μm
レンズ:19㎜ f/1.0

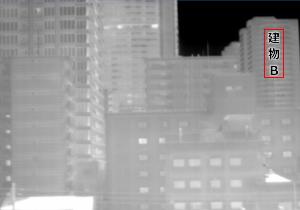

画像「ATTO640搭載カメラでの撮影」

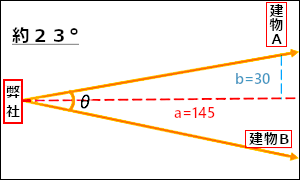

図「ATTO640搭載カメラでの撮影時の水平画角 約23°」
計算式から求めた結果:水平画角 約23°

センサーごとに、水平画角の違いが明確です。

6. 顕微鏡レンズでの比較

実装センサーの違うカメラに同じレンズ(顕微鏡レンズ:倍率3倍)を装着し、解像度チャートを撮影して、映り方の違いをご覧いただきます。

MBS-3L08
倍率:3×
WD:60mm
実効分解能:9.8μm/pix

写真「レンズ MBS-3L08」

画像「倍率3倍 顕微鏡レンズ MBS-3L08 装着風景」

顕微鏡レンズを使用する場合、
波長分解能MTF の両方を考慮する必要があります。

波長分解能の定義

波長より小さい物は見えません。​

遠赤外線センサーの感度波長は8~14μmなので​計算で求められる分解能と実際に見える分解能は違ってきます。

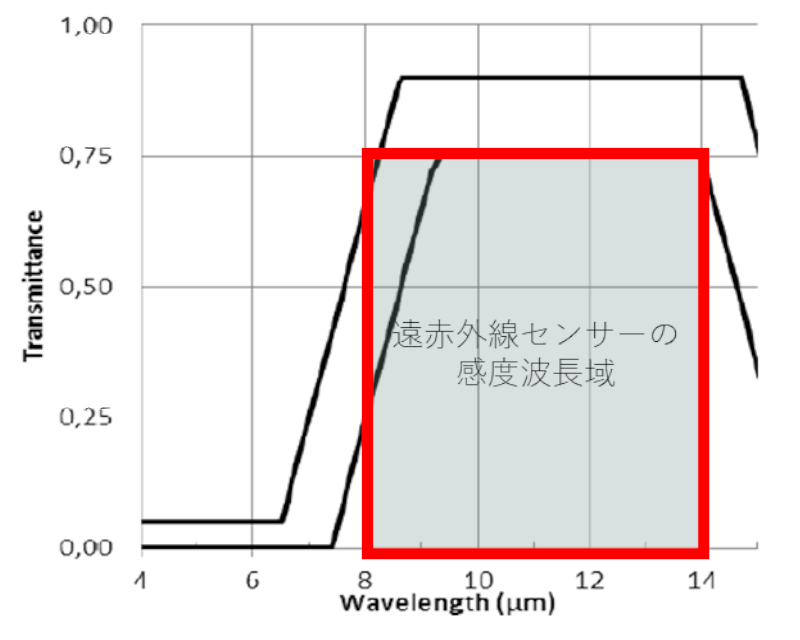

遠赤外線センサーの感度波長域

グラフ「遠赤外線センサーの感度波長域」

3倍レンズ装着時の感度波長域

グラフ「3倍レンズを使用した遠赤外線センサーの感度波長域」

例えば…

ピクセルピッチ17μmのセンサーに
3倍レンズを組合せると 波長分解能は 3倍レンズ17 ÷ 3 = 約5.67 μm に変化します。

しかし、
遠赤外線センサーが捉える波長域は8~14μmなので、
捉えられる領域が変化する訳ではありません。

実験する為の解像度チャートの見方

解像度チャートの数字は1ミリメートルの間にある、白バーと黒バーのペアの数です。

チャート26の場合、白が26本、黒が26本となっており、1つのバーの幅は、計算上、0.019ミリメートル(=19μm)となります。

画像「解像度チャート チャート26 撮影時」

画像「解像度チャート 実物」

波長分解能比較
PICO640-046

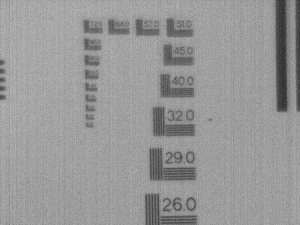

画像「PICO640-046撮影時の解像度チャート」

ATTO640

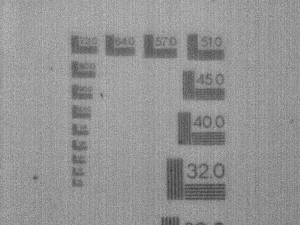

画像「ATTO640撮影時の解像度チャート」

チャート51

1/51x2 = 1/102
= 0.0098mm = 9.8μm

グラフ「チャート51」

チャート40

1/40x2 = 1/80
= 0.0125mm = 12.5μm

グラフ「チャート40」

チャート32

1/32x2 = 1/64
= 0.0156mm = 15.6μm

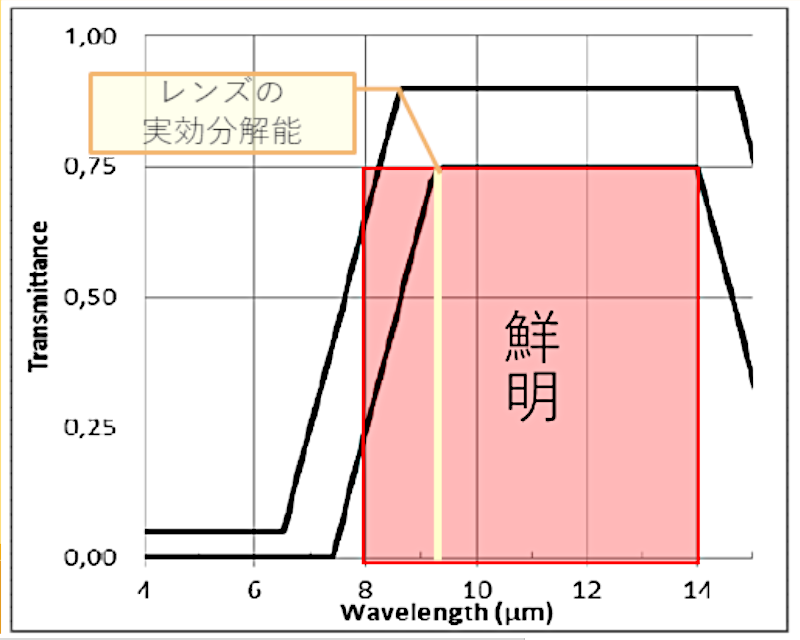

グラフ「チャート32」

波長分解能はセンサーに依存せず、PICO640ATTO640とで
違いはありません。

MTF比較(顕微鏡レンズ使用ver)

顕微鏡レンズを使用して、解像度チャートを撮影した場合のMTF比較をご覧いただきます。

可視カメラ画像「解像度チャート 実物」

PICO640-046画像「PICO640 で、解像度チャート撮影画像」

ATTO640画像「ATTO640 で、解像度チャート撮影画像」

PICO640 ATTO640

ピクセルピッチ:17μm×17μm

感度波長:8μm~14μm

ピクセルピッチ:12μm×12μm

感度波長:8μm~12μm

画像「PICO640 で、解像度チャート チャート20 撮影時」

写真「PICO640 で、解像度チャート チャート20 撮影時のMTFグラフ」

画像「ATTO640 で、解像度チャート チャート20 撮影時」

写真「ATTO640 で、解像度チャート チャート20 撮影時のMTFグラフ」

画像「PICO640 で、解像度チャート チャート45 撮影時」

写真「PICO640 で、解像度チャート チャート45 撮影時のMTFグラフ」

画像「ATTO640 で、解像度チャート チャート45 撮影時」

写真「ATTO640 で、解像度チャート チャート45 撮影時のMTFグラフ」

MTFの値の違いで、映像の鮮明差が確認できます。

撮像エリア比較
PICO640 ATTO640

ピクセルピッチ:17μm×17μm

撮像エリア:横 3.63mm / 縦 2.72mm

(横:640 x (17÷3)μm → 3.63mm)

(縦:480 x (17÷3)μm → 2.72mm)

画像「PICO640 撮像エリア 3.63mm x 2.72mm」

ピクセルピッチ:12μm×12μm

撮像エリア:横 2.56mm / 縦 1.92mm

(横:640 x (12÷3)μm → 2.56mm)

(縦:480 x (12÷3)μm → 1.92mm)

画像「ATTO640 撮像エリア 2.56mm x 1.92mm」

画像「PICO640 で、解像度チャート撮影画像」

画像「ATTO640 で、解像度チャート撮影画像」

7. 比較まとめ「PICO640」「ATTO640」

  PICO640-046   ATTO640
単焦点レンズ MTF比較 PICO640-046 ATTO640
単焦点レンズ 水平画角 広い(広角)   狭い(望遠)
顕微鏡レンズ 波長分解能 同じ
顕微鏡レンズ MTF比較 PICO640-046 ATTO640
顕微鏡レンズ 撮像エリア 広い   狭い
価格 PICO640-046 ATTO640

8. 遠赤外線カメラVIM-640G2「PICO640」「ATTO640」 センサー比較 ご紹介(映像)

遠赤外線カメラVIM-640G2「PICO640」「ATTO640」センサー比較 について、上記の内容を動画で紹介しています。

その他、ご不明点がございましたら、弊社までお問い合わせください

上記の動画は、YouTube のページでもご覧いただけます。

YouTube【遠赤外線カメラVIM-640G2「PICO640」「ATTO640」 センサー比較】
