SXGA 冷却型中赤外線カメラMIR Camera
【カメラ型番変更のお知らせ】
このたび、弊社赤外線カメラの型番を変更させていただく事になりました。
詳細につきましては、ラインナップ型番 変更一覧 [PDF] をご確認下さいますよう、お願い申し上げます。
MIR1280BB
冷却型XBnセンサを搭載した、高感度中赤外線エリアカメラです。SXGAフォーマットの高精細画像で、望遠レンズとの組合わせで夜間遠方監視に最適です。
（カメラ外観 f=72-900mmレンズ装着時）
特徴
- 有効画素数：1280×1024ピクセル
- 素子ピッチ：10μm
- 感度波長域：3.6～4.15μm
- 最大フレームレート：30fps
用途
- 夜間高解像度監視
- ガス検知
- 高精度温度計測
- 追尾システムシーカー
撮像画像

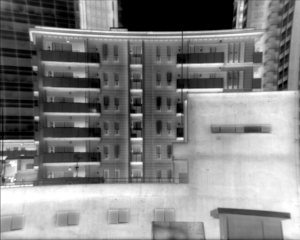

 TV局ビル f=72mm時 |

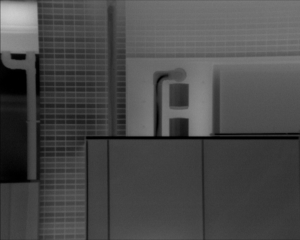

 TV局ビル ズームf=900mm時 |
 約40km先の関西空港 広角(*1) (f=72mm) |
 約40km先の関西空港(飛行機) 望遠(*1) (f=900mm) |
 約40km先の湾岸(ヘリ) 広角(*1) (f=72mm) |
 約40km先の湾岸(ヘリ) 望遠(*1) (f=900mm) |

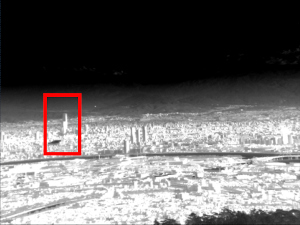

 あべのハルカス 広角(*1) (f=72mm) |

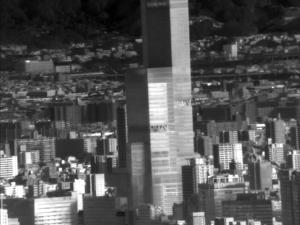

 あべのハルカス 望遠(*1) (f=900mm) |
(*1)東六甲展望台より撮影
仕様
| 項目 | 仕様 |
|---|---|
| センサ | XBnアレイセンサ（量子型 コールドシールド：F/4） |
| エリア有効画素数 | 1280×1024ピクセル |
| ピクセルピッチ | 10μm/pixel（受光面サイズ：12.8mm×10.24mm） |
| 感度波長 | 3.6～4.15μm |
| フレームレート | 30fps |
| AD分解能 | 12bit |
| センサNETD | 25mK以下 |
| 冷却システム | スターリングクーラー（K508N MTTF＞17000時間 ※1） |
| 画像出力インタフェース | HD-SDI |
| 制御用インタフェース | イーサネット(Ethernet)経由のシリアル通信 |
| 電源 | 電圧：DC 24V |
| 使用温度 | -20～+65℃（結露なきこと） |
| 保存温度 | -30～+60℃（結露なきこと） |
| レンズ | 各種レンズに対応いたします。 |
| 寸法 | W286mm × H286mm × D618mm（レンズ含む） |
※1MTTFは平均故障時間であり、動作寿命を保証するものではありません。弊社では2年ごとの保守交換を推奨しております。

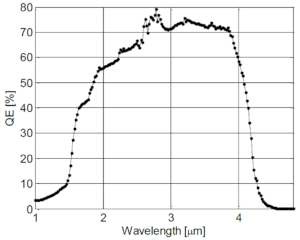

感度波長特性

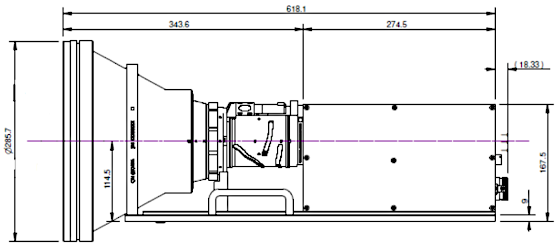

カメラ外観図
YouTube動画
「冷却型XBnセンサ搭載 中赤外線カメラ＋ズームレンズ組み合わせ[MIR1280BB+LZOPH72_900-400]製品紹介」
上記の動画は、YouTube のページでもご覧いただけます。
YouTube【冷却型XBnセンサ搭載 中赤外線カメラ＋ズームレンズ組み合わせ[MIR1280BB+LZOPH72_900-400]製品紹介】
YouTube動画
「中赤外線カメラMIR1280BBによる遠方監視動画」
上記の動画は、YouTube のページでもご覧いただけます。
