赤外線カメラ用レンズ

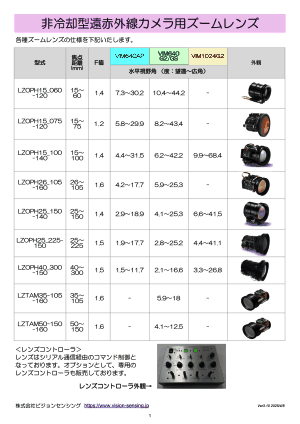

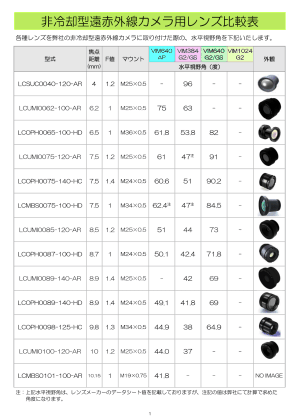

遠赤外線カメラ用レンズ

弊社では、遠赤外線カメラ「VIMシリーズ」と組み合わせて使用する、遠赤外線カメラ用レンズを販売しております。
光学材料にゲルマニウムを使用し、独自の光学設計で良好なMTF性能を実現しています。
お客様のご用途に合わせて、多種多様な仕様のレンズを取り揃えております。アサーマル機構や防水対応などのカスタム開発も承ります。

型式 焦点距離
F値・光学材料
イメージサークルφ
外観
LCJAN00180-100 f=18mm
F/1.0 Ge
φ21mm

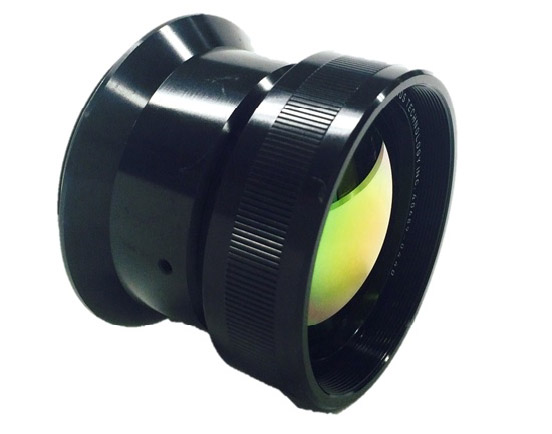

レンズ写真:LCJAN00180-100
LCJAN00250-100 f=25mm
F/1.0 Ge
φ21mm
レンズ写真:LCJAN00250-100
LCJAN00500-100 f=50mm
F/1.0 Ge
φ21mm
レンズ写真:LCJAN00500-100
LCOPH0026-140 f=2.6mm
F/1.4 Ge
φ13.6mm

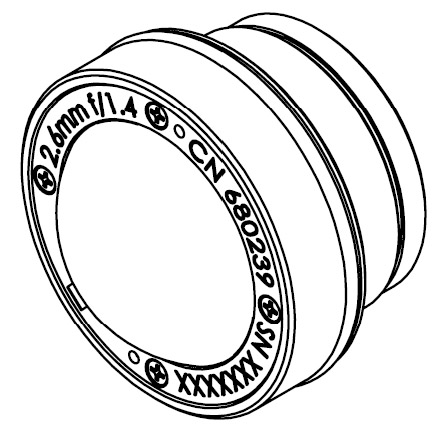

レンズ写真:LCOPH0026-140
LCOPH0042-140 f=4.2mm
F/1.4 Ge
φ21mm
レンズ写真:LCOPH0042-140
LZOPH15_100-140 f=15~100mm
F/1.4 Ge
φ22mm

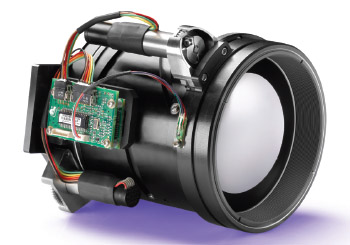

レンズ写真:LZOPH15_100-140
LZOPH25_150-140 f=25~150mm
F/1.4 Ge
φ22mm
レンズ写真:LZOPH25_150-140
LZOPH25_225-150 f=25~225mm
F/1.4 Ge
φ22mm
レンズ写真:LZOPH25_225-150
LZOPH40_300-150 f=40~300mm
F/1.5 Ge
φ22mm

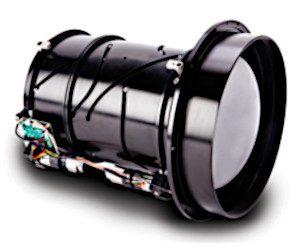

レンズ写真:LZOPH40_300-150
LCUMI0037-130 f=3.7mm
F/1.3 GASIR
φ6.8mm
レンズ写真:LCUMI0037-130
LCUMI0068-140 f=6.8mm
F/1.4 GASIR
φ6.8mm
レンズ写真:LCUMI0068-140
LCUMI0085-120 f=8.5mm
F/1.2 GASIR
φ14mm
レンズ写真:LCUMI0085-120
LCUMI0130-100 f=13mm
F/1.0 GASIR
φ7mm
レンズ写真:LCUMI0130-100
LCUMI0190-100 f=19mm
F/1.0 GASIR
φ14mm
レンズ写真:LCUMI0190-100
LCUMI0350-110 f=35mm
F/1.1 GASIR
φ14mm
レンズ写真:LCUMI0350-110
LCUMI0600-125 f=60mm
F/1.25 GASIR
φ20mm

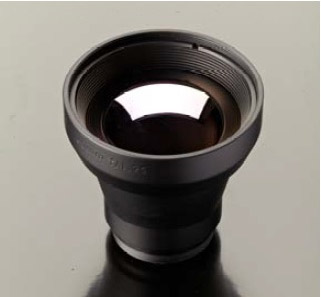

レンズ写真:LCUMI0600-125
LCUMI0750-110 f=75mm
F/1.1 GASIR
φ14mm
レンズ写真:LCUMI0750-110
LCUMI1000-150 f=100mm
F/1.5 GASIR
φ22mm

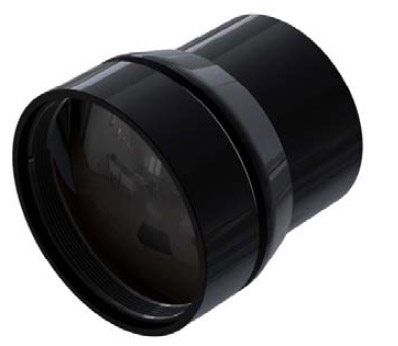

レンズ写真:LCUMI1000-150
撮像例

VIM640G2にて撮影


VGA用 f=56mm

VGA用 f=35mm

VGA用 f=27mm

QVGA用 f=100mm

QVGA用 f=50mm

QVGA用 f=25mm

QVGA用 f=16mm

QVGA用 f=8mm

QVGA用 f=2.7mm

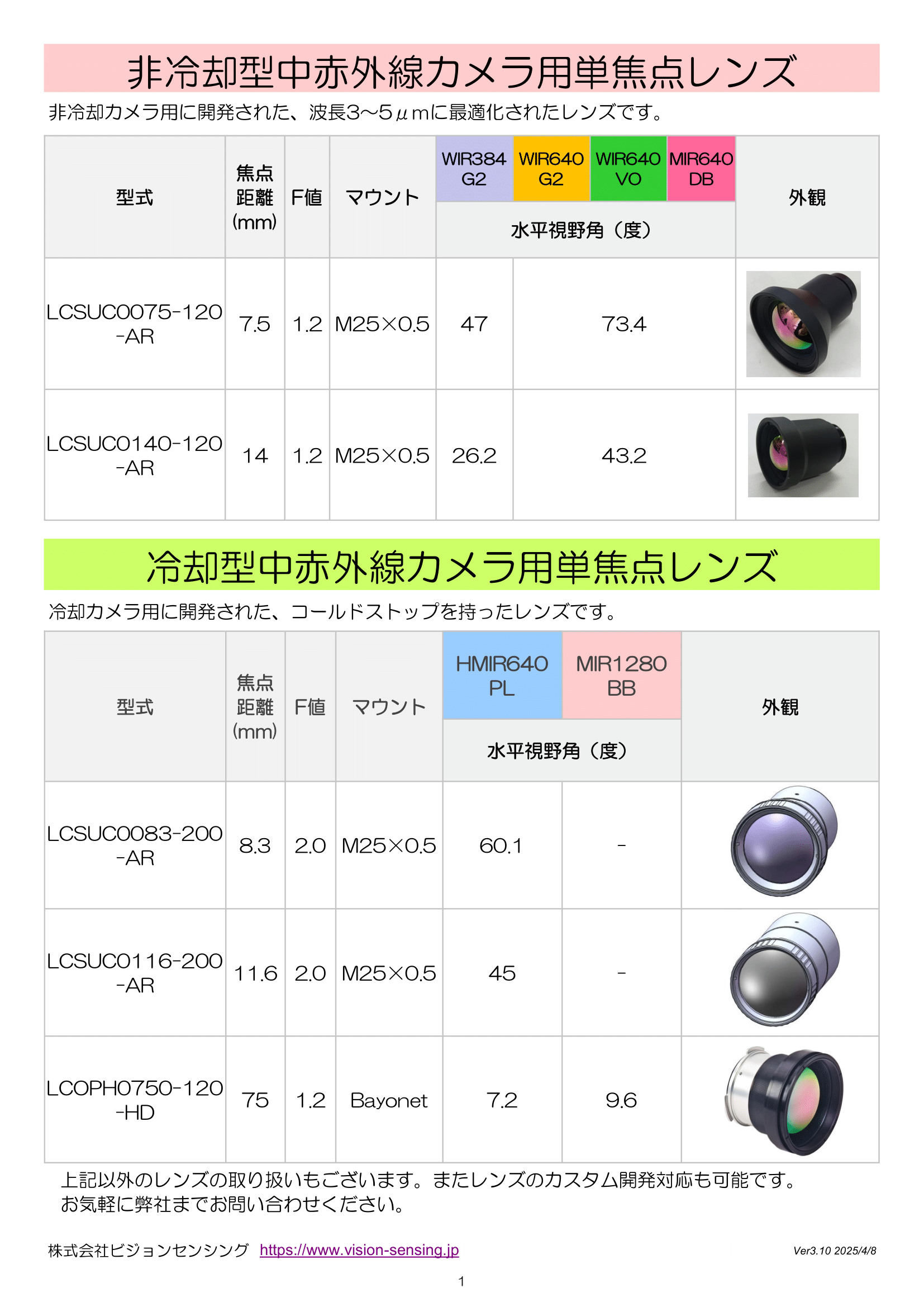

中赤外線カメラ用レンズ

中赤外線カメラに適した、望遠ズームレンズのラインナップを下記いたします。
これ以外にも、固定焦点レンズなど多様なラインアップをそろえておりますので、お気軽にお問合せ下さい。

形式 焦点距離 水平視野角(度) 外観
WFOV NFOV
LZOPH19_200-400 19-200mm 29.7 2.8 レンズ写真:LZOPH19_200-400
LZOPH15_300-400 15-300mm 35.1 1.8 レンズ写真:LZOPH15_300-400
LZOPH21_420-400 21-420mm 25.1 1.3 レンズ写真:LZOPH21_420-400
LZOPH35_690-400 35-690mm 15.2 0.8 レンズ写真:LZOPH35_690-400
LZOPH72_900-400 72-900mm 7.3 0.6 レンズ写真:LZOPH72_900-400
撮像例

VGA 高感度冷却型中赤外線カメラ MIR640PLにて撮影

  • お台場暁ふ頭公園より羽田空港方面
    (f=300mm)
  • お台場暁ふ頭公園より葛西臨海公園方面
    (f=300mm)
  • 弊社より200m先のビルエンブレム 広角
    (f=35mm)
  • 弊社より200m先のビルエンブレム 望遠
    (f=690mm)
  • 着陸後の飛行機
  • 飛行機エンジン周辺

SXGA 冷却型中赤外線カメラ MIR1280BBにて(東六甲展望台より)撮影

  • 約40km先の関西空港 広角
    (f=72mm)
  • 約40km先の関西空港(飛行機) 望遠
    (f=900mm)
  • 約40km先の湾岸(ヘリ) 広角
    (f=72mm)
  • 約40km先の湾岸(ヘリ) 望遠
    (f=900mm)

顕微光学系レンズ

熱画像の拡大撮影用に開発された、顕微光学系のレンズです。

高倍率ながら明るい有効F値を実現し、 一般レンズ+接写アダプタでは得られない低収差の拡大画像を得ることができます。

詳細はこちらをクリック

画像「3倍レンズ WOE-3R0」
